非开挖顶管施工技术措施工艺

  非开挖顶管施工技术措施按施工工艺可分为：导向钻进铺管技术、遁地穿梭矛铺管技术、顶管掘进机铺管技术、顶管铺管技术。

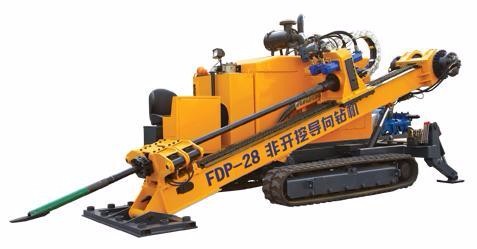

  1.1 导向钻进铺管技术

  (1)施工优点：①导向仪导向，快速高效准确;②钻孔方向易控制，施工场地要求简单;③导向探测与管线探测相结合有效调整钻头，避开管线，适合复杂地层条件下施工。

  (2)适用范围：于铺设电力、通信、煤气和自来水管线，铺管直径、长度和材料范围较宽，适合1000mm以下管径，主要有PE管铺设和钢管铺设。

  1.2 遁地穿梭矛铺管

  (1)施工方法：①拉管法; ②顶管法。

  (2)施工优点：①冲击力大，穿透性强;②速度快，工期短;③可穿越流泥流沙和卵石带;④适宜各种管材。

  (3)适用范围：①适宜于铺设各类13～150mm;②小管径长度<50m或距离较长的; ③钢管或铸铁管最大口径可达1.5m最大长度可达100m。

  1.3 顶管掘进机铺管技术

  (1)优点：①高功率、高效率;②采用泥水平衡掘进施工法，可进行大管径超长度施工;③噪音小、无污染。

  (2)适用范围：隧道、涵洞和大口径管道。

  1.4 顶管铺管技术

  (1)设备：①导向探测仪;②导向钻机;③液压顶管机。

  (2)施工方法：①导向钻孔定向;②液压顶进、人工挖掘。

  (3)优点：①造价低;②定向准确、精度高、安全、无噪音污染;③可适用于各种地质条件;④适用于大口径小场地各种管道施工。

  (4)适用范围：适用于铺设3000mm以内钢管、混凝土管、铸铁管、其它材质管道可采用套管法铺设。
